Menggambar Bangun Ruang

Dalam menggambar benda geometri (bangun ruang) diperlukan beberapa definisi :

• Bidang gambar : bidang permukaan dimana kita menggambarkan benda tersebut.

• Bidang Frontal : Bidang gambar atau bidang yang sejajar dengan bidang gambar.

• Garis Frontal : garis yang terletak pada bidang frontal

• Bidang orthogonal : bidang yang tegak lurus dengan bidang frontal

• Garis orthogonal : garis yang tegak lurus dengan bidang frontal

• Sudut menyisi (sudut surut) : sudut dalam bidang gambar yang dibentuk antara garis orthogonal dan bidang fontal

• Perbandingan proyeksi : perbandingan antara panjang ruas garis ortogonal dalam gambar dengan panjang ruas garis tersebut dalam ukuran yang sesungguhnya.

Contoh:

A. Gambar Kubus ABCD.EFGH jika panjang rusuknya 3 cm, dengan bidang ABFE frontal dan AB horisontal, sudut surut 45° dan perbandingan proyeksi adalah 0.5

Langkah-langkah sebagai berikut:

1. Buat segmen AB dengan panjang 3 cm

2. Buat bidang frontal ABFE

3. Buat bidang orthogonal ABCD

a. Buat sudut menyisi 45°

b. Buat perbandingan proyeksi 1:2

c. Buat rusuk-rusuk yang sejajar AB dan AD

4. Buat rusuk-rusuk yang lain dengan menarik rusuk-rusuk yang sejajar

B. Gambar Kubus ABCD.EFGH jika panjang rusuknya 4cm, dengan bidang ACGE frontal dan AC horisontal, sudut surut 135° dan perbandingan proyeksi adalah 2:3

1. Buat segmen AE dengan panjang 4 cm

2. Buat bidang frontal ACGE

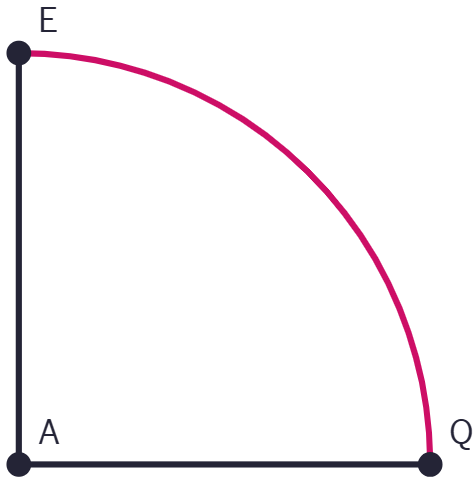

a. Buat segmen AQ yang panjangnya sama dengan AE, AQ ⊥ AE

b. Buat segmen AC yang panjangnya sama dengan EQ

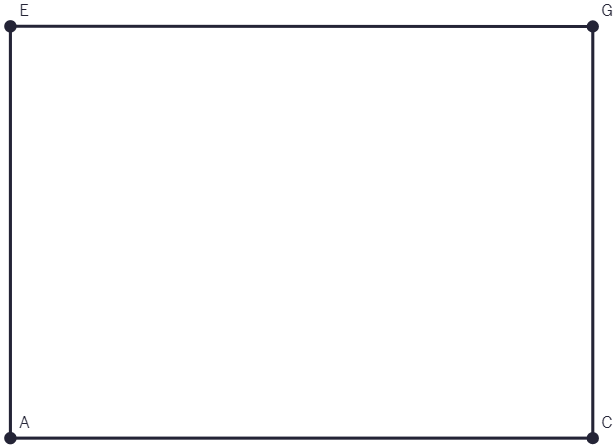

c. Selesaikan bidang frontal ACGE

3. Buat bidang orthogonal BDHF

a. Dari titik O (titik potong AC dan BD) buat sudut menyisi 135°

b. Buat perbandingan proyeksi 2:3

c. Selesaikan bidang orthogonal BDHF

4. Buat rusuk-rusuk lainnya
